Akustische Pegelüberwachung - Audiosignalkontrolle mit Hinweiston

Verfügbarkeit: Ja - Kostenfrei

Copyright: Alle Rechte vorbehalten! Nutzung NUR für ehrenamtliche Zwecke und private Nutzung

Seiten ID: 109


Diese Schaltung erkennt den Sendepegel und verweist mit einem Hinweiston auf den überschrittenen

Sendepegel. Nach Abzug des Headrooms kann damit wirkungsvoll ohne optische Kontrolle eines

Instrumentes zuverlässig ein zu hoher Pegel erkannt werden.


Diese Schaltung gewinnt an Bedeutung, wenn Menschen mit Handicap nicht in der Lage sind, einen Pegelmesser ständig zu beobachten.


Hier wird in den Monitorweg ein Signalton eingeblendet, wenn der Pegel einen eingestellten Peak-Wert

(nicht RMS) überschreitet.


Um der kommerziellen Ausnutzung dieser Idee vorzubeugen beinhaltet der Download KEINE Bauteilwerte. Unterschiedliche Anfragen angeblicher „Privatpersonen“ bestätigen dieses Vorgehen, mit unseren Ideen Geld

zu verdienen.


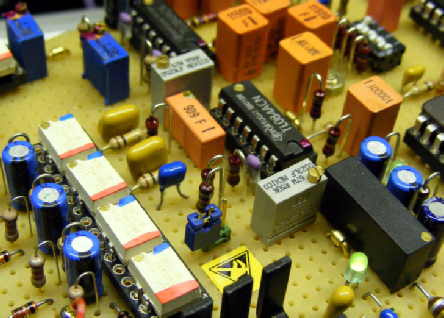

Funktionsbeschreibung


Die beiden Stereo Eingänge werden zu einem Mono Summensignal addiert. Ein nachfolgender Gleichrichter

Ermittelt das Peak-Signal und leitet dieses an einen einstellbaren Komparator weiter. Eine nachgeschaltete Oszillatorstufe mit einem Ton zwischen 400 und 1000Hz wird bei Erkennen des Treshold-Punktes auf die Ausgangssignale geschaltet.


Die neue Variante aus 2021 beinhaltet folgende Features:


- Symmetrische Ein- und Ausgänge

- Optische Anzeige der Betriebszustände

- Einstellbare Frequenz des Signaltons

- Einstellbarer Pegel des Signaltons

- Externer Schaltkontakt für Optische Anzeige (Peak)

- Wahweise oder gleichzeitige Erkennung PEAK oder/und RMS

- Monitor Ausgang Symmetrisch (Ausgang mit Hinweiston)

- Einstellbare Zeit des Hinweistones


Das Gerät kann auch eigenständig als Sendeausfallerkennung verwendet - oder gleichzeitig als Pegel- überwachung bei „Geringer Pegel“ oder „Zu hoher Pegel“ und als Anzeige am Regiepult verwendet

werden.


Nach aussen verfügt das gerät über zahlreiche Schnittstellen (Opto-Isoliert) die alle Statussignale führen.

Damit wird eine optimale Überwachung des Sendepegels erreicht.


Das Ärgernis


Entwicklungsarbeit ist teuer - egal ob Softwareprogrammierung oder Hardwareentwicklung. Aus Erfahrung wissen wir, das Konstrukteuere der analogen Audiotechnik nicht mehr wie „Sand am Meer“ zu finden sind.

Alles, was mit Prozessor & Co realisiert werden kann - nennt man ARDUINO (*) oder RASPI (*).


Leider haben diese Entwicklungstools (*) eine Sache gemeinsam: Sie vermitteln kein Grundlagenwissen. Somit fehlen den „Jünglingen“ am Bastelbrett jene Erfahrungswerte, die eine gut funktioniertende Schaltungsentwicklung ausmachen. Kopieren aus dem Netz ist eine Sache - jedoch illegal, wenig konstruktiv und kaum wirtschaftlich - bedenkt man Folge eines Plagiatsvorwurfes.


Ob für alle Anwendungen mit einem 40poligen SUPER-DSP Chip gearbeitet werden muss - steht zur Debatte.

Damit schränkt sich auch der Kreis kreativer Entwicklungen erheblich ein.


Bei Fragen zu diesem DIY-Projekt steht Ihnen der Kontakt zur Verfügung.


(*) Namen werden nur zur Beschreibung des Sachverhaltes verwendet.


Akustische_Pegel_Überwachung_V1_1.pdf
