Goniometer zur Messung von Stereodignalen / Phasenmessung mit Oszilloskop

Copyright: Alle Rechte vorbehalten! Nutzung NUR für ehrenamtliche Zwecke und private Nutzung

Seiten ID: 127

Diese Abhandlung beschäftigt sich mit einer einfachen Methode, ein Oszilloskop als Goniometer einzusetzen. Ein Goniometer ist ein optischer Korrelationsgradmesser, der die Phasenzusammenhänge der Kanäle Links und Rechts - oder zweier anderer, beliebiger Eingänge anzeigt.

Die Auwartung erfolgt sonst mit Hilfe einer LED Skala oder bei alten RTW Korrelatoren auch über eine Gasplasmaanzeige.

Anders als bei „digitalen“ Goniometern (RTW Porta Monitor) wird hier ein echtes Oszilloskop verwendet.

Die hier vorgeschlagene Schaltung beinhaltet auch einen Bildschirmschoner für das Oszilloskop, da ein

fehlendes Signal einen Leuchtpunkt zur Folge hat. Dieser kann bei hoher Intensität die Bildröhre und

deren Leuchtschicht beschädigen.

Zusätzlich ermöglicht die Schaltung einen Loop/Anschluss symmetrischer Signalquellen (hier XLR Stecker) OHNE das Eingangssignal zu beeinflussen. Somit können auch Sende/Masteringsignale gemessen werden.

Die komplette Schaltung wird neu ausgearbeitet und steht als Demo Ansicht als Download zur Verfügung. Die komplette - auch für den DIY Nachbau geeignete Unterlage mit allen Werten - wird auf Anfrage zugesendet.

Diese Massnahme ist erforderlich, da unsere Unterlagen zum Teil kommerziell durch Firmen

missbraucht werden.

Goniometer_V1_2.pdf

Archivdokument zum Download.

Neue Version mit kompletter Schaltung und Bildschirmschoner (für Scope) in Bearbeitung.

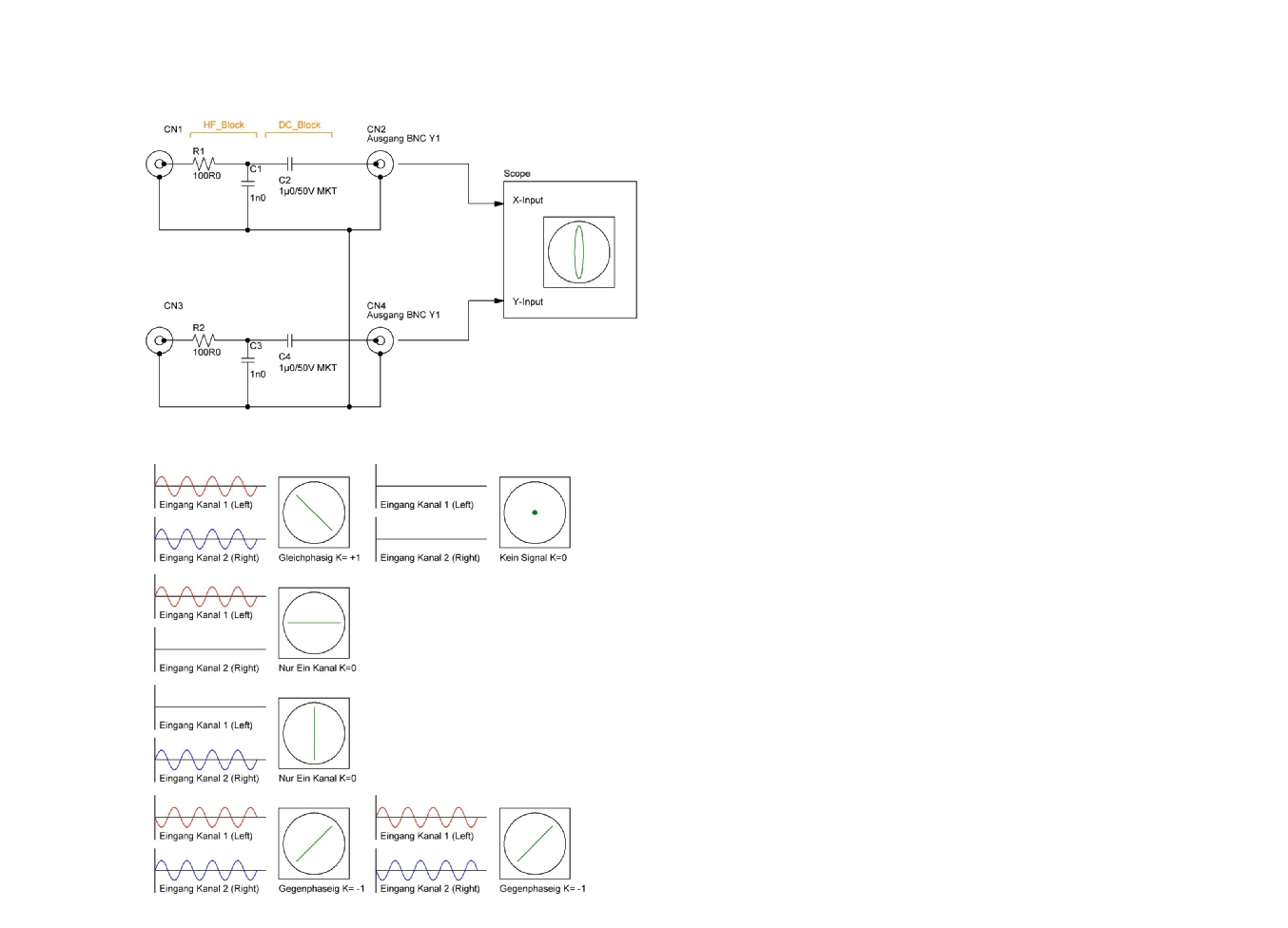

Nachfolgend: Einfacher Anschluss Oszilloskop sowie Beispiele der Bildröhre.
