Behringer HA903 - Kopfhörerverstärker

Ein mittlerweile altes Relikt aus den 80/90er Jahren - als die Firma Behringer noch Geräte in Deutschland

produzieren liess.

Diskret aufgebaut - und eine satte „echte“ Endstufe ist für das niederohmige Treiben der Ausgänge

zuständig. Die Ruhestromaufnahme von insgesamt 500mA im Standbybetrieb - also Power on - aber

kein Signal ist heftig.


Die Endstufentransistoren erwärmen sich dabei auch stark, das eine ausreichende Kühlung über die

Lüftungschlitze erforderlich ist.


Vergisst man die Kühlung, verabschiedet sich schon mal der Ringkerntrafo durch Überhitzung und die interne

Temparatursicherung gibt den Geist auf.



So befand sich in diesem Gerät zusätzlich noch eine

Büroklammer - deren Funktion allen Technikern bis

heute unbekannt ist.

Auch wenn diese Schalter so praktisch wirken - robust

und unverwüstlich - haben Sie einen erheblichen

Nachteil: Die Kontakte


Nach längerer Zeit neigen diese Schalter - ergal welcher

Bauart (Kontaktbeschichtung) zu Problemen. Diese

äussern sich in Aussetzern und Krachern im Signal.

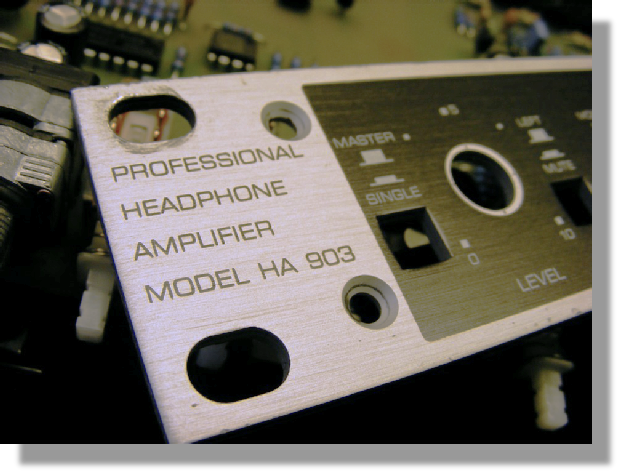

Eine stabile Frontplatte bietet

optimale Einbaubedingungen.

Nachteilig sind die Spezialpotys,

die sich nicht immer 1:1

ersetzen lassen.


Da die Potys mit der Frontplatte

UND Leiterplatte verschraubt

sind, ergeben sich oftmals

Spannungsrisse an den

Nieten, wo Anschlussbeinchen

und Potyträgerplatte

zusammentreffen.

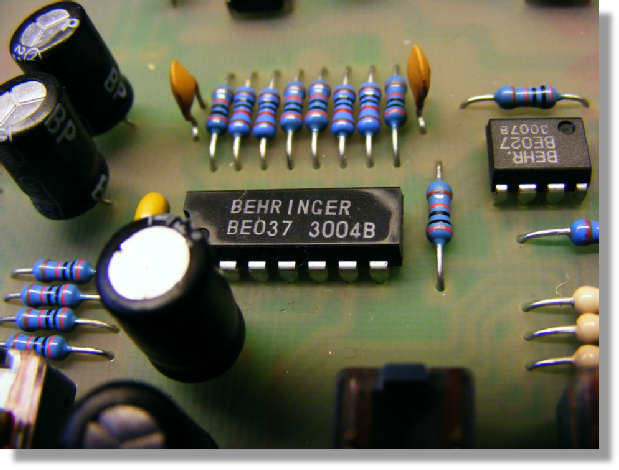

Behringer hat angeblich

eigene „Superbausteine“

hergestellt.


Glaubhaft ist das kaum -

und so erkenne wir unter

dem BE037 den NJM2068.


Ein vierfach OP - vergleichbar

mit dem TL074/084

Beleuchteter Powerschalter - die Ergänzung, wenn nur ein einfacher,

schwarzer Schalter in der Frontplatte sitzt.
